QMKで設定したUS配列のキーコードをJISで認識させた時の出力まとめ

近年ではキーボードのキー配列を自身で設定できるものが増えてきましたが、基本的な設定画面は日本語配列ではなく「英語配列」です。

とりわけ、日本で使われているWindowsでは、デフォルト配列は「JIS Key board (106/109)」となっているため、US配列で設定したキーマップとは出力が異なります。

よって、キーマップを変更してかつ、「日本語レイアウト」で利用したい場合は、US配列でどういうキーコードを設定すれば、日本語に設定したOSで意図したものが出力されるのかを視覚的に把握することができれば「いつもの日本語配列」でキー入力ができるでしょう。

ということで、相関表を作ってみました。

この話は主に「QMK」という仕組みを使って「VIA」というキーマップ変更WEBアプリを使用した婆愛を想定しています。その他のキーマップ変更ソフトでは、設定を行うことで日本語配列での出力に合わせてビジュアルを変更してくれるものが多いです。

参考：https://www.aandd.co.jp/pdf_storage/tech_doc/balance/t_gc_jis_us_keybord.pdf

日本語配列と英語配列の基本的な考え方

基本的な考え方は、英語配列の同部位のキーが日本語配列の同部位と対応しているという形です。

ただし、日本語配列にしかない「￥」「_\」「無変換」「変換」「カタカナ/ひらがな」は、個別にキー設定が必要です。

ここでは分かりやすいように英語配列と日本語配列の対比を使っていますが、QMK に対応したキーボードの場合、そのキー配列と同じレイアウトになっているはずですのでご安心ください。

それでは見ていきましょう。

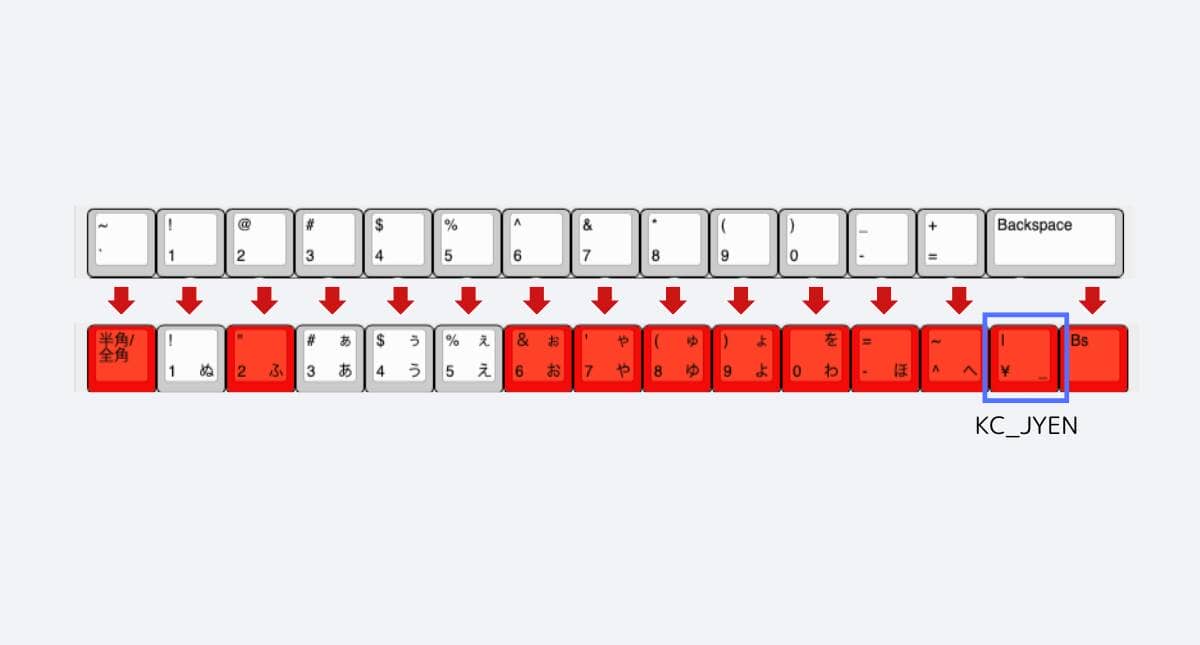

まずはファンクションキーの下の行（R4）から。

特別な設定を行わなければいけないキーは「￥（KC_JYEN）」のみです。

つづいてR3とR2。

エンター周りがちょっとやっかいですが、特殊設定が必要なキーはありません。

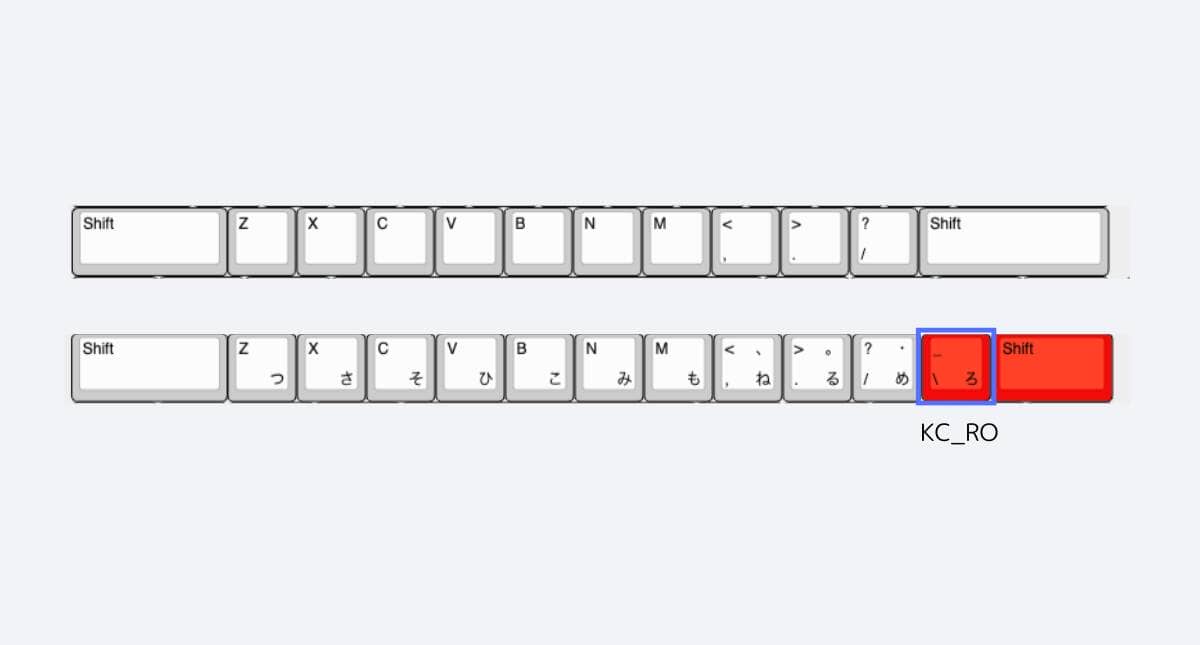

R4（Z行）に関しては、「ろ」が英数配列にはないため、「KC_RO」を設定します。

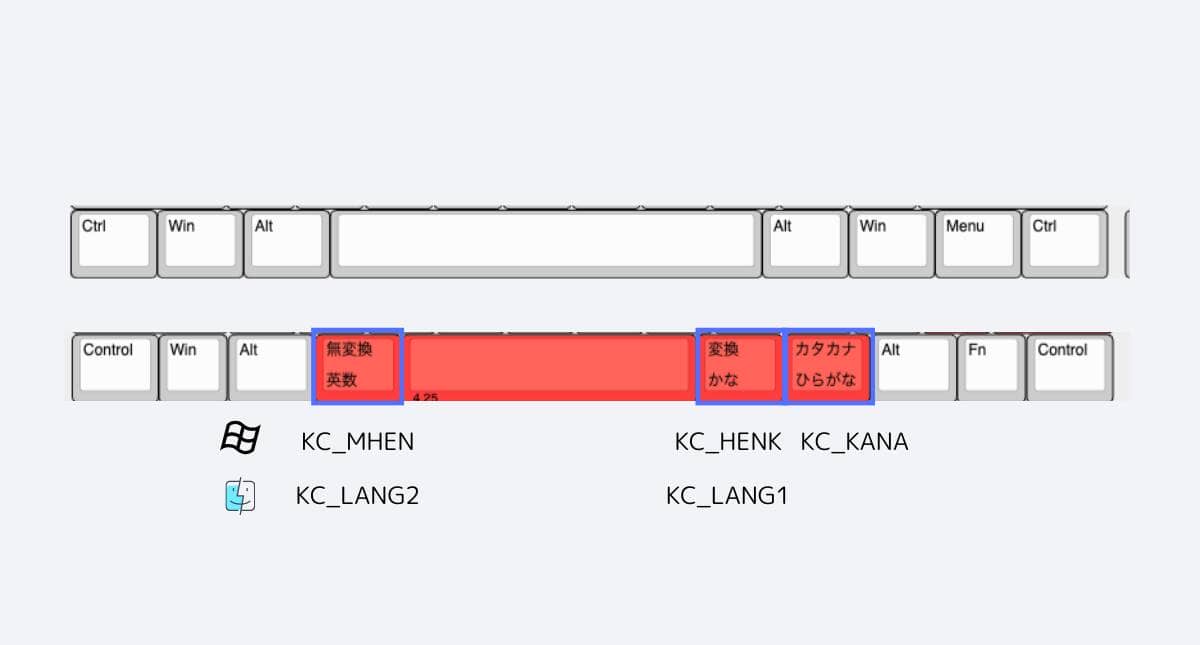

R4（一番下の行）は日本語配列特有のキーの設定が必要です。

無変換は「KC_MHEN」、変換は「KC_HENK」、かなは「KC_KANA」（Windows）

英数は「KC_LANG2」、かなは「KC_LANG1」です。

VIAでMacのかな英数切り替え（IMEオンオフ）の設定について

上記で説明したように、Macの場合は無変換にLANG2、変換にLANG1を割り当てれば良いのですが、VIAでは可視化できていません。

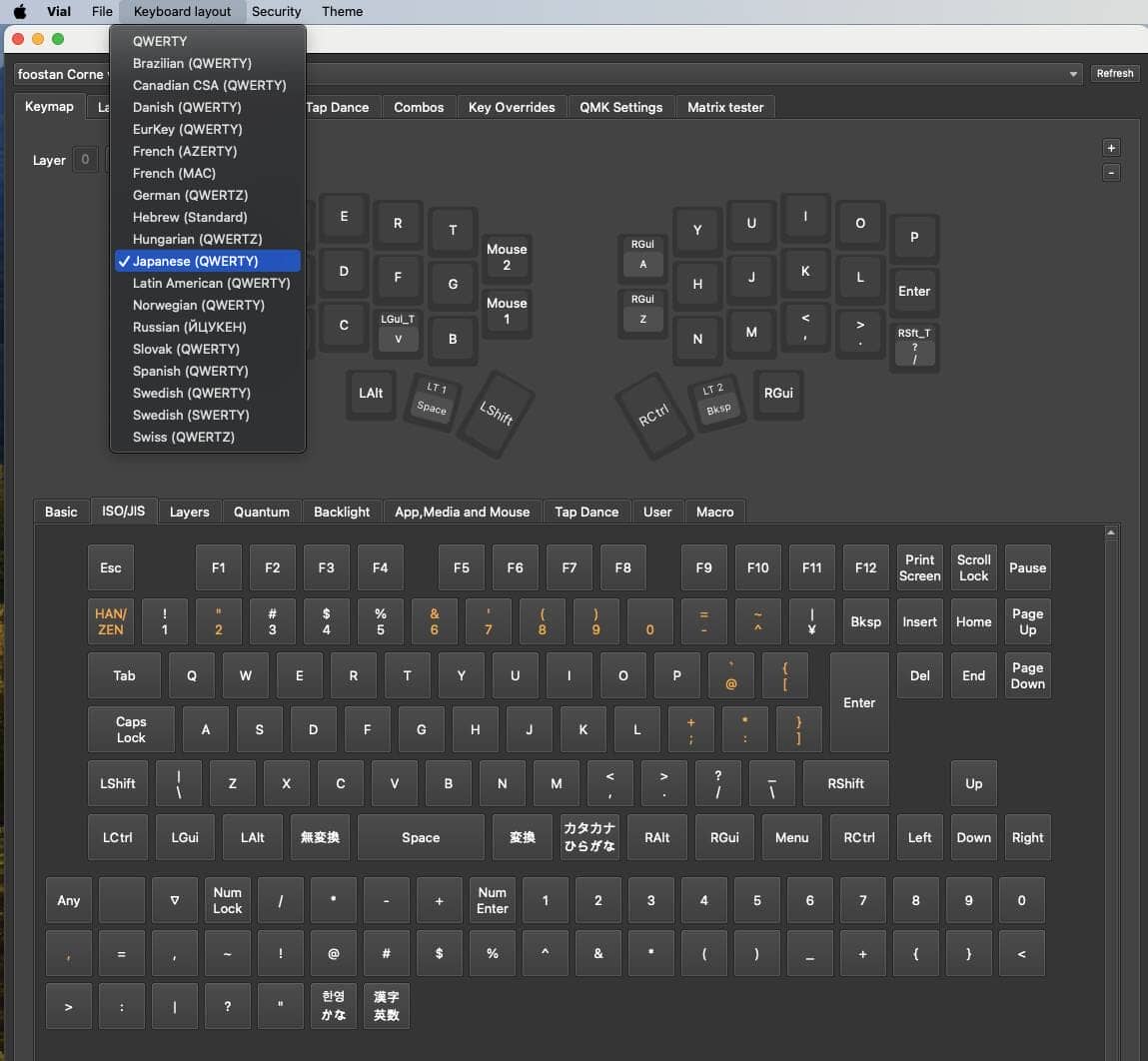

SPECIALの項目へ移動すると、下記画面があります。

この「漢字」と書いてあるキーが「LANG2」に該当し、この「한글（読み方：ハングル）」が「LANG1」に該当します。
